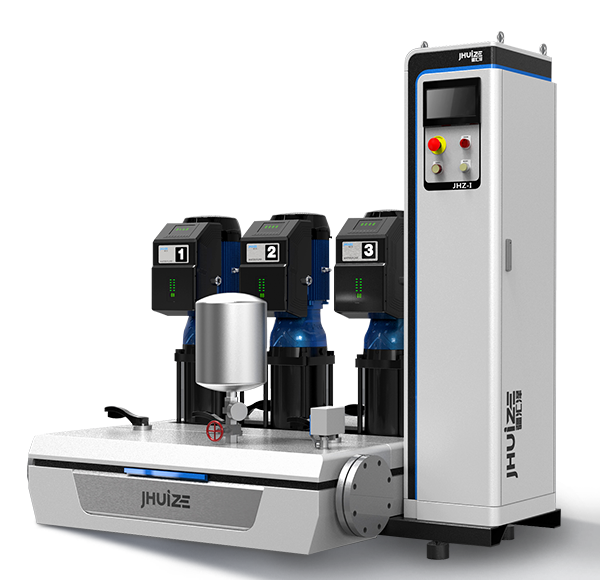

JHZSH  型智能恒压变频供水设备是由智能型变频控制柜、水泵机组、设备底盘、不锈钢集成管路、阀门、仪器仪表、高精度传感器等部件组成。

工作原理

JHZSH型智能恒压变频供水设备工作原理是通过控制变频器调速来达到出口恒压供水。

根据用户要求，先设定给水压力值，然后通电运行，压力传感器监测管网压力，并转为电信号传送至可编程控制器或微机控制器，经分析处理，将信号传至变频器来控制水泵运行，当用水量增加时，其输出的电压及频率升高， 水泵转速升高，出水噩增加；当用水噩减小时，水泵转速降低，减少出水噩，使管网压力维持设定压力值，在多台泵运行时，逐机软启动，由变频转工频至压力、流冕满足为止，实现了水泵的循环控制。

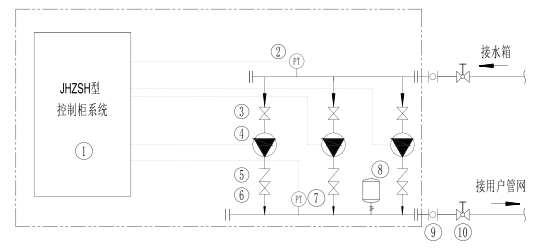

系统原理图

1. 控制柜 2. 进口压力传感器 3. 蝶阀 4. 增压泵组 5. 止回阀 6. 蝶阀 7. 出水管压力传感器 8. 气压罐 9. 可曲挠橡胶接头10 . 检修阀门
